滚筒式多管冷渣机

收藏
  • 产品说明

1555315146710816 拷贝.jpg

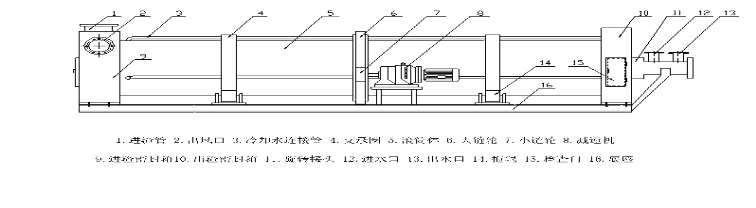

一 .用途 GDFS-系列滚筒多管冷渣机,是我公司吸收消化国内外先进技术,而专门开发研制的针对循环流化床锅炉高温灰渣排放的高效冷却装置,它可把1000℃以下的高温灰渣快速冷却至80℃以下。从而为下一级配套的输送设备提供必要条件。 二 .工作原理 GDFS-系列滚筒多管冷渣机,是采用多管内螺旋滚动输送原理。当锅炉排出的高温炉渣进入套筒内由螺旋叶片导向前进,冷却水连续不断地通过套筒密封空间,热渣与筒壁内冷却水间接换热使炉渣(物料)快速冷却,通过排渣口排出。 三.主要结构(见图)


GDFS–系列高效滚筒冷渣机主要是进渣口,出渣口,进渣密封箱,出渣密封箱,冷却水连接管,多层水冷筒体,支承圈,托辊,大小链轮,减速机,底座,进出口冷却水旋转接头,压力,温度及报警装置组成。驱动装置通过链轮带动多层水冷滚筒转动,灰渣通过进渣箱进入水冷筒体内,在冷却装置中滚动前进,排向出渣口,同时灰渣的热量通过导热片,水冷筒体的传导与冷却水换热,将热量带走,降温后的灰渣从排渣口排出。 四.主要技术参数


五 .特点 1.该设备为机械式,运行中安全可靠故障率低检修维护量小费用低。 2.工作原理先进,传热效率高,冷却效果好,速度快。 3.设计结构紧凑,体积小冷却容量大,便于系统安装布置。 六 .安全环境效益 1.排渣可控,连续稳定,避免了集中大量排渣对锅炉运行负荷造成的冲击。 2.控制排渣,使料层厚度始终处于最佳狀态,并能及时排放沉积在床下的 大颗粒,避免了床层局部结焦,改善了流化质量。 3.保证了排渣工的人身安全,避免了烧烫伤事故的出现。 4.该设备密封良好,无粉尘污染,噪声小,彻底改善了锅炉房的环境卫生, 大大降低了排渣工的劳动强度。 七 .经济效益 1.回收高温炉渣余热,加热给水和空气,可使锅炉热效率提高2%左右。 2.由于良好的排渣控制,可有效的降低一次风和引风电耗。 3.锅炉燃烧工况更加完善,可提高燃烧效率1.5%左右。 4.干式排渣节约了大量水耗及费用,灰渣活性得到保持,利用率大大提高,灰渣销售价格优越.。 5.初步计算一般中小热电厂,年可节约创收100万元以上。
